Die collar Type SLK
Application:

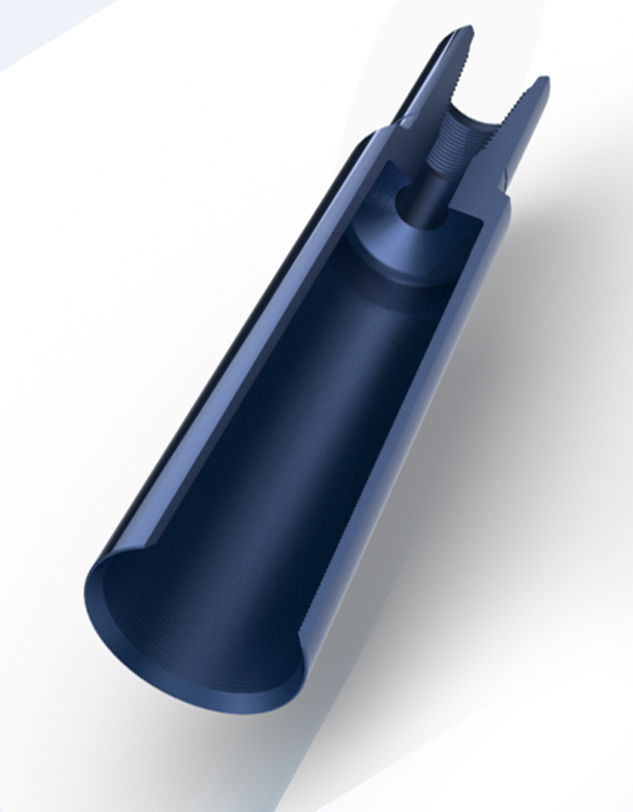

The Die Collar is an external catch fishing tool designed to retrieve tubular cylindrical members from oil, gas and exploratory well bores. Clutch is carried out by pressing the external surface.
Construstion:
The Die Collar is a body with top connecting thread and bottom internal fishing thread with 1:64 taper. Not high fishing thread type and considerable obliquity allow catching by pressing. The Die Collar is manufactured from high grade alloy and forged steel.
When ordering, please specify:
- Assembly name and nominal size;
- Version (LH or RH);
- Type of connecting thread if other than stated in table;
- Die diameter if other than stated in the table.
Assembly name and size | OD | Max catching diameter | Min catching diameter | Length | Connecting thread | |||||
---|---|---|---|---|---|---|---|---|---|---|
mm | inch | mm | inch | mm | inch | mm | ft | |||
70 SLK 61-55 | 69,9 | 2 3/4 | 61,1 | 2 13/32 | 54,8 | 2 5/32 | 560 | 1,85 | З-44 | NC 16 |
83 SLK 74-69 | 83,3 | 3 9/32 | 73,8 | 2 29/32 | 69,1 | 2 23/32 | 550 | 1,82 | З-66 | 2 3/8 Reg |
90 SLK 69-64 | 90,5 | 3 9/16 | 69,1 | 2 23/32 | 64,3 | 2 17/32 | 550 | 1,82 | З-66 | 2 3/8 Reg |
90 SLK 75-70 | 90,5 | 3 9/16 | 74,6 | 2 15/16 | 69,9 | 2 3/4 | 550 | 1,82 | З-66 | 2 3/8 Reg |
90 SLK 80-75 | 90,5 | 3 9/16 | 80,2 | 3 5/32 | 74,6 | 2 15/16 | 550 | 1,82 | З-66 | 2 3/8 Reg |
96 SLK 81-76 | 96,0 | 3 25/32 | 81,0 | 3 3/16 | 76,2 | 3 | 565 | 1,86 | З-76 | 2 7/8 Reg |
96 SLK 82-77 | 96,0 | 3 25/32 | 81,8 | 3 7/32 | 77,0 | 3 1/32 | 565 | 1,86 | З-76 | 2 7/8 Reg |
102 SLK 84-79 | 101,6 | 4 | 84,1 | 3 5/16 | 79,4 | 3 1/8 | 565 | 1,86 | З-76 | 2 7/8 Reg |
102 SLK 88-83 | 101,6 | 4 | 88,1 | 3 15/32 | 82,6 | 3 1/4 | 565 | 1,86 | З-76 | 2 7/8 Reg |
102 SLK 91-86 | 101,6 | 4 | 91,3 | 3 19/32 | 85,7 | 3 3/8 | 565 | 1,86 | З-76 | 2 7/8 Reg |
102 SLK 93-87 | 101,6 | 4 | 92,9 | 3 21/32 | 87,3 | 3 7/16 | 644 | 2,13 | З-76 | 2 7/8 Reg |
110 SLK 95-90 | 110,3 | 4 11/32 | 95,3 | 3 3/4 | 89,7 | 3 17/32 | 560 | 1,85 | З-88 | 3 1/2 Reg |
110 SLK 97-92 | 110,3 | 4 11/32 | 96,8 | 3 13/16 | 92,1 | 3 5/8 | 565 | 1,86 | З-88 | 3 1/2 Reg |
114 SLK 97-92 | 114,3 | 4 1/2 | 96,8 | 3 13/16 | 92,1 | 3 5/8 | 560 | 1,85 | З-88 | 3 1/2 Reg |
114 SLK 99-94 | 114,3 | 4 1/2 | 99,2 | 3 29/32 | 93,7 | 3 11/16 | 565 | 1,86 | З-88 | 3 1/2 Reg |
114 SLK 104-99 | 114,3 | 4 1/2 | 104,0 | 4 3/32 | 99,2 | 3 29/32 | 565 | 1,86 | З-88 | 3 1/2 Reg |
116 SLK 104-99 | 115,9 | 4 9/16 | 104,0 | 4 3/32 | 99,2 | 3 29/32 | 580 | 1,91 | З-88 | 3 1/2 Reg |
118 SLK 107-101 | 118,3 | 4 21/32 | 107,2 | 4 7/32 | 100,8 | 3 31/32 | 535 | 1,77 | З-88 | 3 1/2 Reg |
120 SLK 107-102 | 119,9 | 4 23/32 | 107,2 | 4 7/32 | 101,6 | 4 | 572 | 1,89 | З-88 | 3 1/2 Reg |
122 SLK 110-104 | 122,2 | 4 13/16 | 110,3 | 4 11/32 | 104,0 | 4 3/32 | 630 | 2,08 | З-88 | 3 1/2 Reg |
122 SLK 110-105 | 122,2 | 4 13/16 | 110,3 | 4 11/32 | 104,8 | 4 1/8 | 572 | 1,89 | З-88 | 3 1/2 Reg |
127 SLK 115-110 | 127,0 | 5 | 115,1 | 4 17/32 | 110,3 | 4 11/32 | 580 | 1,91 | З-88 | 3 1/2 Reg |
128 SLK 115-109 | 127,8 | 5 1/32 | 115,1 | 4 17/32 | 108,7 | 4 9/32 | 640 | 2,11 | З-88 | 3 1/2 Reg |
132 SLK 117-111 | 131,8 | 5 3/16 | 117,5 | 4 5/8 | 111,1 | 4 3/8 | 630 | 2,08 | З-88 | 3 1/2 Reg |
132 SLK 118-113 | 131,8 | 5 3/16 | 118,3 | 4 21/32 | 112,7 | 4 7/16 | 580 | 1,91 | З-88 | 3 1/2 Reg |
140 SLK 120-114 | 139,7 | 5 1/2 | 119,9 | 4 23/32 | 114,3 | 4 1/2 | 650 | 2,15 | З-88 | 3 1/2 Reg |
140 SLK 122-116 | 139,7 | 5 1/2 | 122,2 | 4 13/16 | 115,9 | 4 9/16 | 650 | 2,15 | З-88 | 3 1/2 Reg |
140 SLK 123-117 | 139,7 | 5 1/2 | 123,0 | 4 27/32 | 117,5 | 4 5/8 | 650 | 2,15 | З-88 | 3 1/2 Reg |
146 SLK 129-123 | 146,1 | 5 3/4 | 128,6 | 5 1/16 | 123,0 | 4 27/32 | 630 | 2,08 | З-88 | 3 1/2 Reg |
146 SLK 134-128 | 146,1 | 5 3/4 | 134,1 | 5 9/32 | 127,8 | 5 1/32 | 630 | 2,08 | З-88 | 3 1/2 Reg |
152 SLK 135-129 | 152,4 | 6 | 134,9 | 5 5/16 | 128,6 | 5 1/16 | 650 | 2,15 | З-88 | 3 1/2 Reg |
152 SLK 142-136 | 152,4 | 6 | 142,1 | 5 19/32 | 135,7 | 5 11/32 | 655 | 2,16 | З-88 | 3 1/2 Reg |
156 SLK 142-136 | 155,6 | 6 1/8 | 142,1 | 5 19/32 | 135,7 | 5 11/32 | 655 | 2,16 | З-88 | 3 1/2 Reg |
156 SLK 144-138 | 155,6 | 6 1/8 | 144,5 | 5 11/16 | 138,1 | 5 7/16 | 670 | 2,21 | З-88 | 3 1/2 Reg |
159 SLK 148-142 | 158,8 | 6 1/4 | 147,6 | 5 13/16 | 142,1 | 5 19/32 | 690 | 2,28 | З-88 | 3 1/2 Reg |
174 SLK 156-150 | 173,8 | 6 27/32 | 155,6 | 6 1/8 | 150,0 | 5 29/32 | 695 | 2,29 | З-133 | NC 50 |
180 SLK 157-151 | 180,2 | 7 3/32 | 157,2 | 6 3/16 | 150,8 | 5 15/16 | 695 | 2,29 | З-133 | NC 50 |
191 SLK 171-165 | 191,3 | 7 17/32 | 171,5 | 6 3/4 | 165,1 | 6 1/2 | 695 | 2,29 | З-133 | NC 50 |
194 SLK 173-167 | 193,7 | 7 5/8 | 173,0 | 6 13/16 | 166,7 | 6 9/16 | 680 | 2,24 | З-133 | NC 50 |
194 SLK 174-168 | 193,7 | 7 5/8 | 173,8 | 6 27/32 | 168,3 | 6 5/8 | 680 | 2,24 | З-133 | NC 50 |
207 SLK 180-174 | 207,2 | 8 5/32 | 180,2 | 7 3/32 | 173,8 | 6 27/32 | 710 | 2,34 | З-133 | NC 50 |
207 SLK 187-181 | 207,2 | 8 5/32 | 187,3 | 7 3/8 | 181,0 | 7 1/8 | 710 | 2,34 | З-133 | NC 50 |
210 SLK 196-190 | 209,6 | 8 1/4 | 196,1 | 7 23/32 | 189,7 | 7 15/32 | 710 | 2,34 | З-133 | NC 50 |
216 SLK 199-193 | 215,9 | 8 1/2 | 199,2 | 7 27/32 | 192,9 | 7 19/32 | 710 | 2,34 | З-133 | NC 50 |
219 SLK 205-199 | 219,1 | 8 5/8 | 204,8 | 8 1/16 | 199,2 | 7 27/32 | 710 | 2,34 | З-133 | NC 50 |
241 SLK 221-215 | 241,3 | 9 1/2 | 221,5 | 8 23/32 | 215,1 | 8 15/32 | 710 | 2,34 | З-133 | NC 50 |
266 SLK 247-241 | 265,9 | 10 15/32 | 246,9 | 9 23/32 | 241,3 | 9 1/2 | 730 | 2,41 | З-133 | NC 50 |
270 SLK 244-236 | 269,9 | 10 5/8 | 243,7 | 9 19/32 | 235,7 | 9 9/32 | 875 | 2,89 | З-171 | 6 5/8 FH |
292 SLK 262-255 | 292,1 | 11 1/2 | 261,9 | 10 5/16 | 254,8 | 10 1/32 | 830 | 2,74 | З-171 | 6 5/8 FH |
305 SLK 273-266 | 304,8 | 12 | 273,1 | 10 3/4 | 265,9 | 10 15/32 | 830 | 2,74 | З-171 | 6 5/8 FH |
318 SLK 286-279 | 317,5 | 12 1/2 | 285,8 | 11 1/4 | 279,4 | 11 | 830 | 2,74 | З-171 | 6 5/8 FH |
330 SLK 298-291 | 330,2 | 13 | 298,5 | 11 3/4 | 290,5 | 11 7/16 | 875 | 2,89 | З-171 | 6 5/8 FH |
343 SLK 311-304 | 342,9 | 13 1/2 | 311,2 | 12 1/4 | 304,0 | 11 31/32 | 830 | 2,74 | З-171 | 6 5/8 FH |
356 SLK 324-317 | 355,6 | 14 | 323,9 | 12 3/4 | 316,7 | 12 15/32 | 830 | 2,74 | З-171 | 6 5/8 FH |
381 SLK 349-342 | 381,0 | 15 | 349,3 | 13 3/4 | 342,1 | 13 15/32 | 850 | 2,81 | З-171 | 6 5/8 FH |
406 SLK 375-368 | 406,4 | 16 | 374,7 | 14 3/4 | 368,3 | 14 1/2 | 830 | 2,74 | З-171 | 6 5/8 FH |
432 SLK 400-393 | 431,8 | 17 | 400,1 | 15 3/4 | 392,9 | 15 15/32 | 850 | 2,81 | З-171 | 6 5/8 FH |
It is possible to produce any sizes not listed in the table
